隨著第五代移動通信技術(5G)的持續商用和不斷演進,對第六代移動通信技術(6G)的研究和定義也已經提上了議事日程。6G在萬物互聯、衛星通信、通感一體、與人工智能深度融合等領域有著廣泛的應用前景。這些應用場景要求6G在傳輸速率、通信時延、頻譜效率等性能指標上,相比5G要提升幾倍到幾十倍。

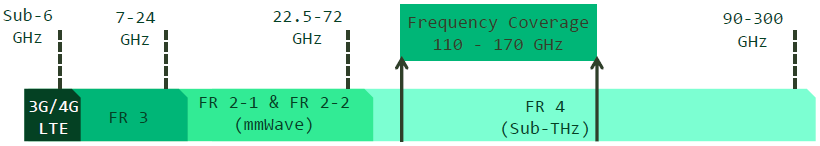

更多的互聯設備,更高的傳輸速率對頻譜帶寬提出了更大的需求。而亞太赫茲(90-300 GHz)頻段能提供豐富的頻譜資源,因此,對于亞太赫茲頻段的研究成為了6G通信技術研究中的一個熱點。
在NI已經發布的6G亞太赫茲參考架構解決方案中,集成NI和第三方的硬件實現了亞太赫茲單基(收發一體)測量系統。圖1是亞太赫茲單基測量系統的框圖。結合該參考構架所提供的軟件,支持高達2GHz瞬時帶寬,可以快速進行亞太赫茲頻段寬帶信號的射頻測試測量,驗證系統的關鍵性能指標,例如EVM,頻譜平坦度,載波頻偏等等;或以此為起點,便捷高效地構建定制化亞太赫茲測量原型系統。
在該單基測量系統中,上、下變頻頭使用同一個本振信號源產生的本振信號,VSG、VSA和本振源在同一個PXI機箱內,共用同一個參考時鐘,因此,本振信號源的相噪影響在發射鏈路和接收鏈路相互抵消,對整個系統的性能影響較小,可以得到極小的載波頻偏,有利于提高EVM性能。
圖1 亞太赫茲單基測量系統框圖

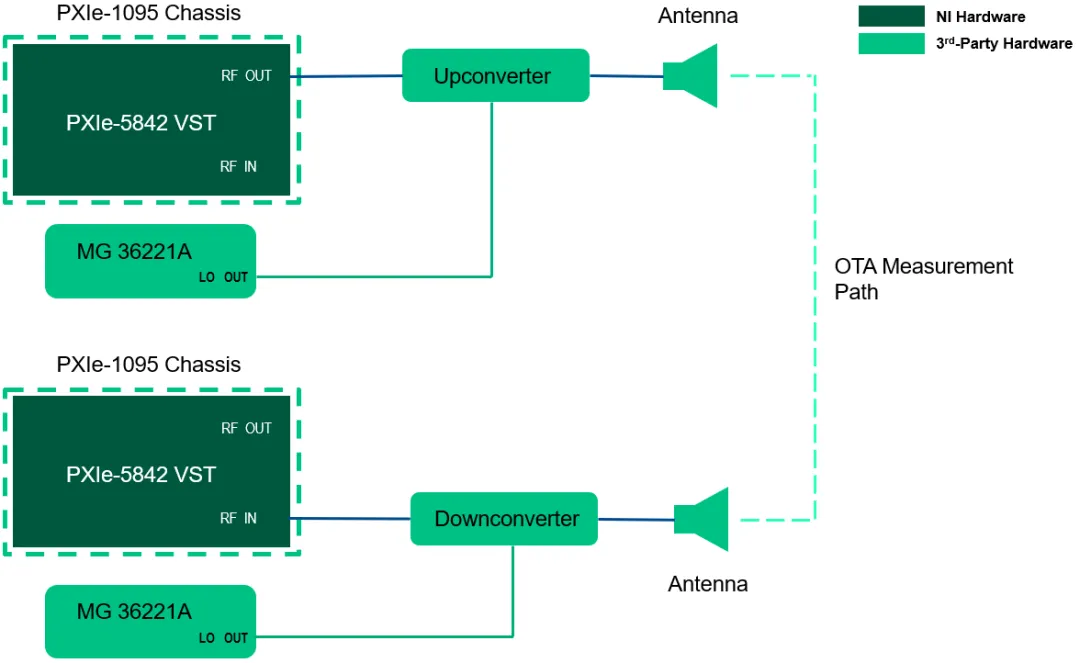

為了驗證一些新興技術,例如通感一體中感知遠距離目標的位置和速度,發射機和接收機之間的距離可以從幾米到上千米不等。這類應用更適合采用雙基(收發分置)測量系統。圖2是亞太赫茲雙基測量系統框圖。
圖2 亞太赫茲雙基測量系統框圖
對于雙基測量系統而言,由于發射機和接收機相距較遠,上、下變頻頭需要使用各自獨立的本振信號。此時,兩個不相干的本振信號的相噪在發射鏈路和接收鏈路上的影響無法相互抵消,對系統性能的影響表現出疊加效應,對整個系統的EVM性能影響較大。同時,兩個本振信號沒有共用同一個參考時鐘,軟件估算得到的載波頻偏也比單基系統的結果偏大。因此,采用低相噪的本振信號源能提高整個系統的射頻性能。
PXIe-5842矢量信號收發儀:用于發射和接收變頻器轉換的中頻信號,提供2GHz瞬時帶寬,適用于大帶寬的亞太赫茲頻段測量實驗。
PXIe-1095機箱:用于放置PXI控制器和各類板卡,提供高性能的時鐘和同步能力。
PXIe-8881控制器:集成CPU、內存、硬盤及各類I/O,提供高性能計算和數字信號處理能力。
諾之杰® 110 – 170 GHz變頻器C06DAS02:用于將PXIe-5842產生的中頻信號轉化為110 – 170 GHz射頻信號,以及將接收到的射頻信號轉化為中頻信號輸入PXIe-5842。
PXIe-5654信號發生儀:作為單基測量系統的本振信號源。
Anritsu® MG36221A信號發生儀:作為雙基測量系統的本振信號源。

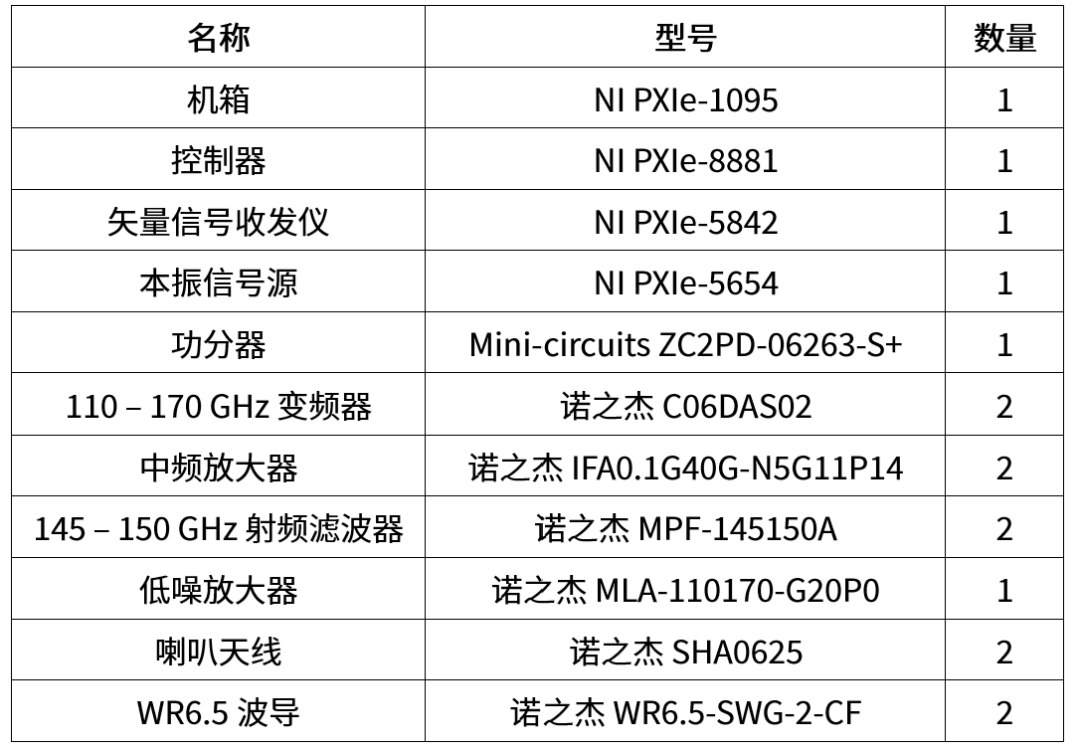

下表給出了亞太赫茲單基測量系統的硬件清單。

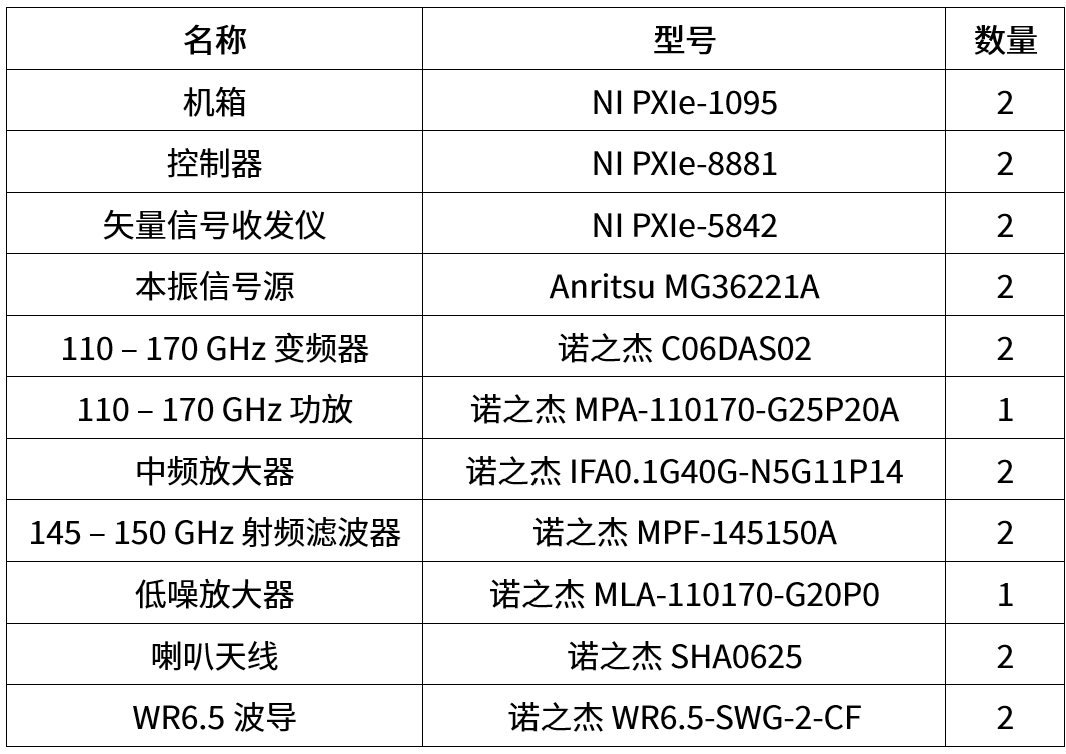

下表給出了亞太赫茲雙基測量系統的硬件清單。

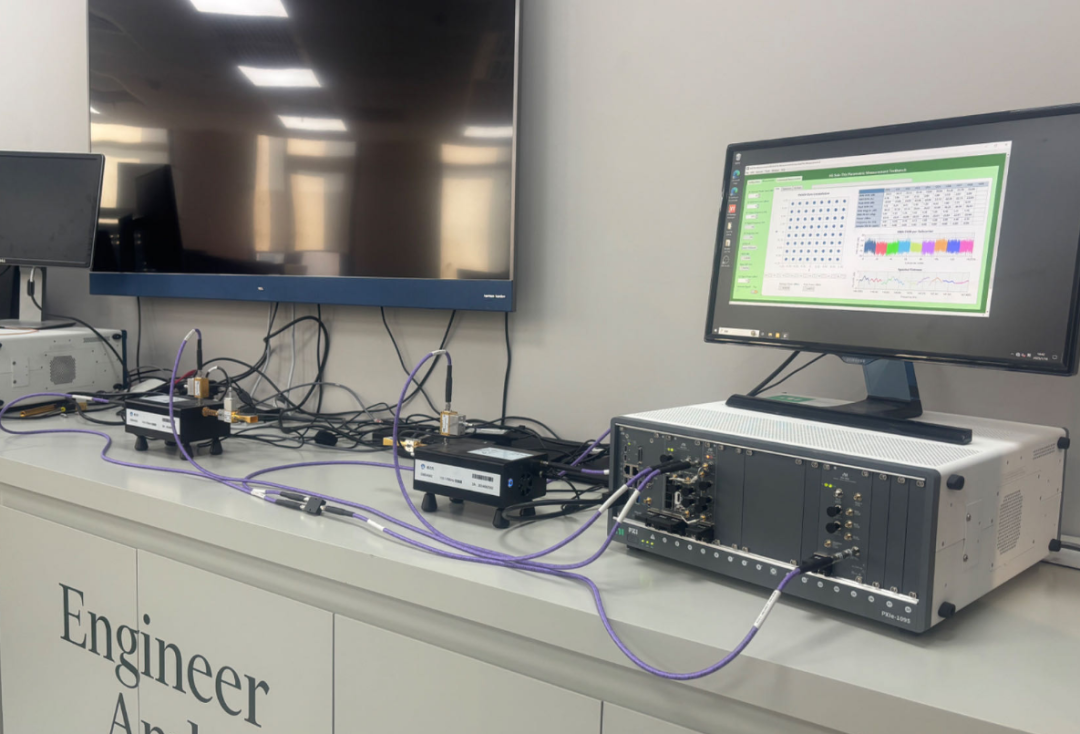

圖3是亞太赫茲單基測量實驗系統的硬件構成和導線連接。實驗條件如下所示:
收發天線距離63厘米
SG發射功率 –18 dBm
射頻濾波器通帶范圍145 – 150 GHz
測試頻率:射頻147 GHz,中頻9 GHz,本振頻率13 GHz
測試波形1:400 MHz,1cc,64QAM,OFDM
測試波形2:200 MHz,9cc,64QAM,OFDM
圖3 亞太赫茲單基測量實驗系統

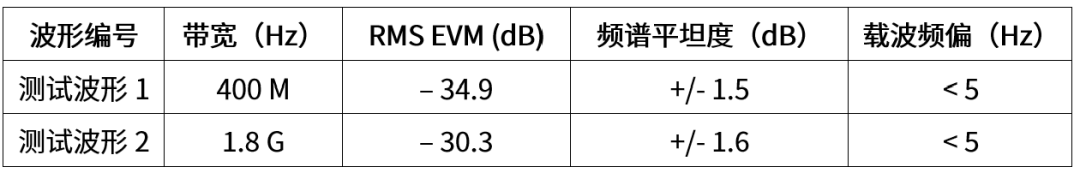

表1列出了單基測量實驗的部分性能結果??梢钥闯?,由于收發端共用參考時鐘,載波頻偏極小。EVM和頻譜平坦度指標在小帶寬和大帶寬信號下都表現良好。
??????? 表1 單基測量實驗結果

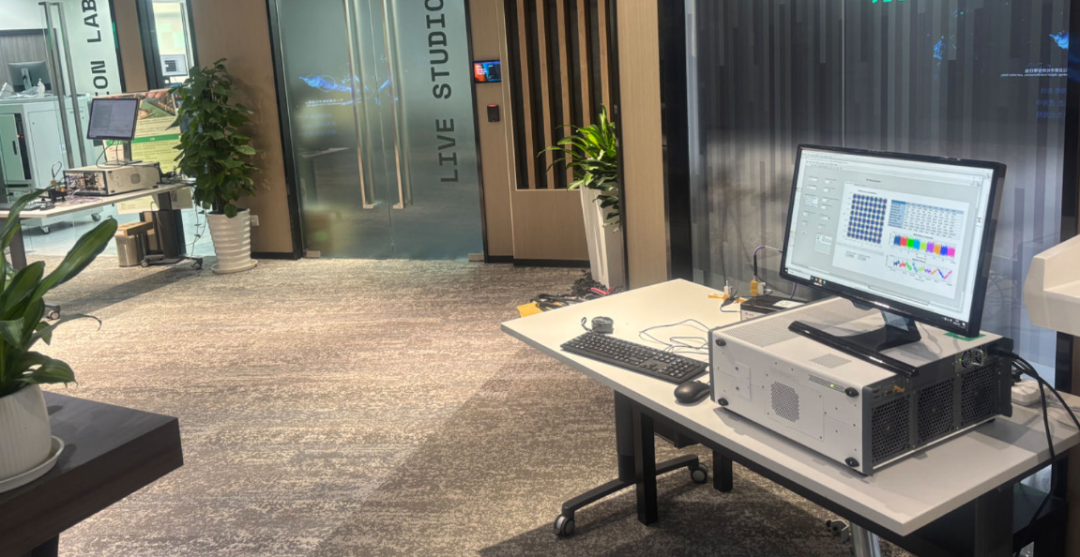

亞太赫茲雙基測量實驗系統如圖4所示。圖5和圖6分別展示了雙基測量系統的發射機和接收機的硬件構成和導線連接??梢钥吹剑捎赑XIe-5842矢量信號收發儀能支持高至26.5 GHz的信號頻率,適配諾之杰110 – 170 GHz變頻器的中頻輸入,因此發射端和接收端的導線連接都非常簡潔,也為將來進一步的定制化擴展奠定了良好的基礎。

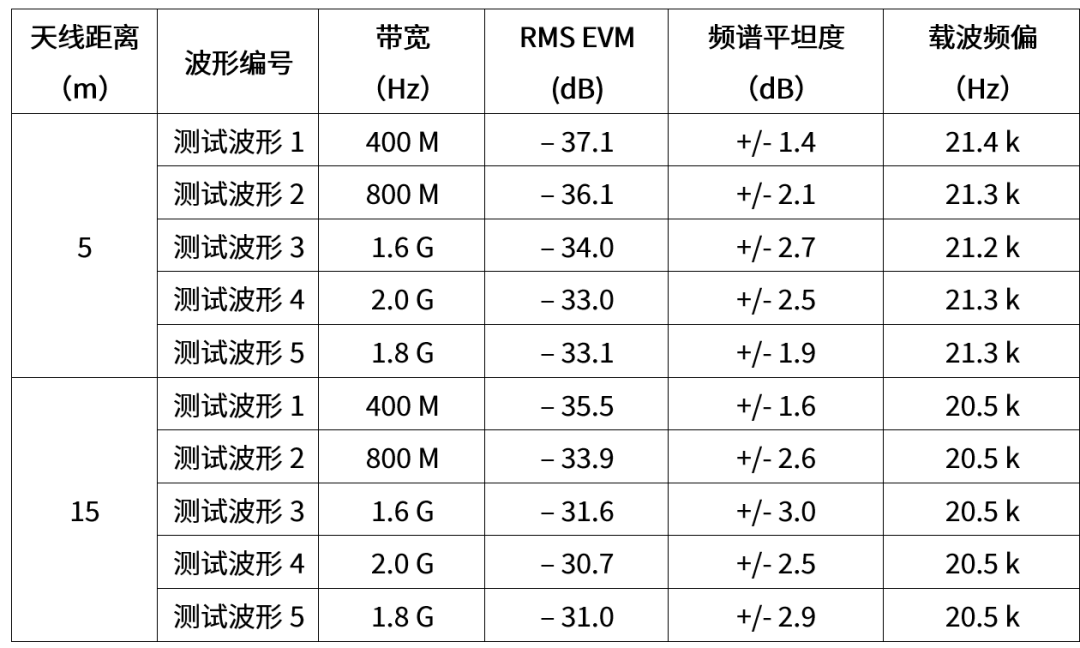

受限于室內場地空間條件,本次測試實驗的收發兩端距離設為5米和15米兩種。從實驗結果來看,15米的距離遠未達到該雙基測量系統的極限,還能進一步拉大收發兩端的距離。通過更換更高功率的功放、低噪放大器和高增益天線(如透鏡、卡塞格倫等)及天線波束對準工具,還可以實現戶外遠距離的連接。
??????? 圖4 亞太赫茲雙基測量實驗系統

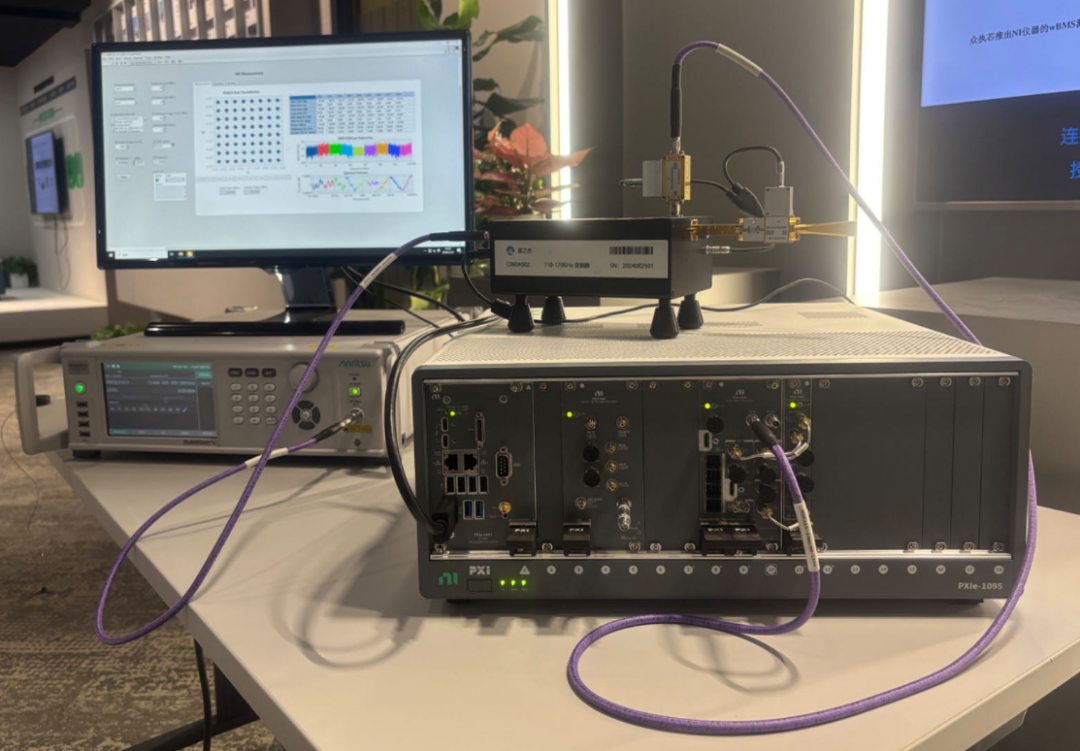

??????? 圖5 雙基測量系統的發射機部分
??????? 圖6 雙基測量系統的接收機部分
雙基測量實驗基本條件如下:
收發天線距離為5米和15米
SG發射功率 –25 dBm
射頻濾波器通帶范圍145 – 150 GHz
測試頻率:射頻147 GHz,中頻9 GHz,本振頻率13 GHz
測試波形1:400 MHz,1cc,64QAM,OFDM
測試波形2:800 MHz,1cc,64QAM,OFDM
測試波形3:1.6 GHz,1cc,64QAM,OFDM
測試波形4:2.0 GHz,1cc,64QAM,OFDM
測試波形5:200 MHz,9cc,64QAM,OFDM

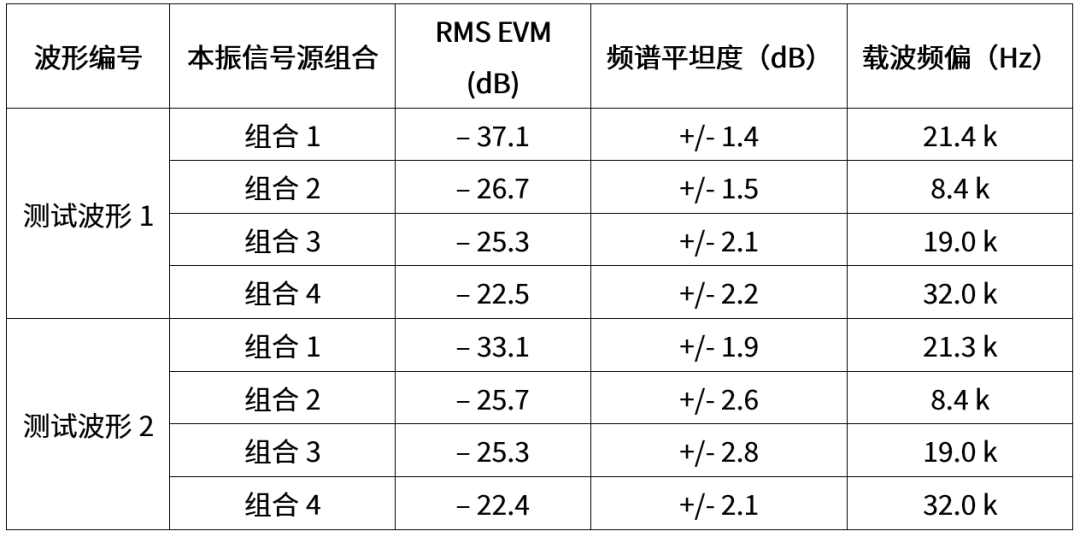

為了驗證本振信號源相噪對測量結果的影響,采用某款具有相對較高相噪的信號發生儀替代Anritsu MG36221A作為變頻器本振信號源,進行如下實驗。
收發天線距離為5米
SG發射功率 –25 dBm
射頻濾波器通帶范圍145 – 150 GHz
測試頻率:射頻147 GHz,中頻9 GHz,本振頻率13 GHz
測試波形1:400 MHz,1cc,64QAM,OFDM
測試波形2:200 MHz,9cc,64QAM,OFDM
本振信號源組合1:收發都使用MG36221A
本振信號源組合2:發射機使用MG36221A,接收機使用較高相噪的信號發生儀
本振信號源組合3:發射機使用較高相噪的信號發生儀,接收機使用MG36221A
本振信號源組合4:收發都使用較高相噪的信號發生儀

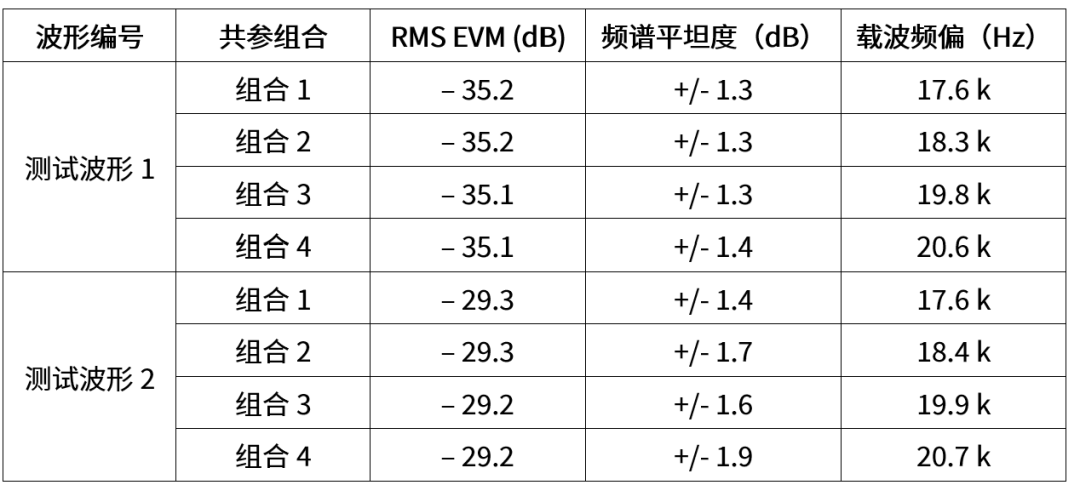

在該雙基測量系統中,發射機和接收機端的PXIe-5842也可以和各自的本振信號源共用參考時鐘,從而提高載波頻偏的估算精確度。為了驗證共用參考時鐘對測量結果的影響,設計如下實驗。
收發天線距離為15米
SG發射功率 –25 dBm
射頻濾波器通帶范圍145 – 150 GHz
測試頻率:射頻148 GHz,中頻9.2 GHz,本振頻率13.1 GHz
測試波形1:400 MHz,1cc,64QAM,OFDM
測試波形2:200 MHz,9cc,64QAM,OFDM
共參組合1:收發兩端的PXIe-5842和各自的本振信號源共參
共參組合2:發射機的PXIe-5842和本振信號源共參,接收機端不共參
共參組合3:發射機端不共參,接收機的PXIe-5842和本振信號源共參
共參組合4:收發兩端的PXIe-5842和本振信號源都不共參
作為6G移動通信技術中的一個關鍵研究領域,對亞太赫茲頻段的通信、感知技術的研究正受到越來越多研究機構的重視。利用PXIe-5842矢量信號收發儀高達2GHz的瞬時帶寬,高至26.5 GHz的信號頻率,結合第三方公司的變頻器和本振信號源,可以靈活搭建出亞太赫茲單基或雙基射頻測量原型系統,為廣大科研院校在亞太赫茲頻段的各類研究、驗證和實驗提供助力。
