MHC隔離器、環形器等產品介紹
性能卓越的MHC產品（隔離器、環形器等）
一直被模仿，從未被超越般的自信
MHC(Micro Harmonics)于2008由David Porterfield 博士創立。MHC公司憑借其原創的創新設計當之無愧為目前業界毫米波太赫茲領域（25-400GHz）的隔離器（包括低溫）、環形器（包括低溫）、壓控衰減器、正交模轉換器等產品的領導者；產品廣泛應用于測試測量設備、通信、雷達、射電天文、生物醫學、遙感、門戶安全、距離檢測等。MHC是敢于公開很多原創設計和仿真的公司。其性能產品以及公司格局均非模仿者所能超越。
創始人簡介：
David Porterfield博士在設計毫米波和亞毫米波組件和系統方面擁有三十多年的經驗。之前在VDI公司工作期間，他領導了開發在30 GHz至800 GHz頻段工作的高效高功率變?nèi)荻O管。他開發了一整套寬帶倍頻器，涵蓋了從WR-22到WR-1.9（33-600GHz）的標準頻段和一系列四倍頻器。David開發了一種在90 GHz至750 GHz頻率范圍內工作的變?nèi)荻O管三倍頻器的新穎設計，其中二次諧波惰輪的實現方式使三倍頻器易于偏置和組裝。他開發了一系列混合模式倍頻器，其效率接近變?nèi)荻O管，但帶寬得到了改善。
David曾擔任與美國國家航空航天局和美國陸軍研究辦公室簽訂的眾多SBIR合同的主要研究員，這些合同涉及大氣遙感太赫茲接收器的開發、毫米波耿氏振蕩器替換技術的開發以及太赫茲發射器的開發。他曾擔任美國國家航空航天局SBIR合同的首席研究員，負責開發高頻鐵氧體元件，包括低損耗法拉第旋轉隔離器、低損耗低溫隔離器、電壓可變衰減器、Y結循環器和混合循環器。他撰寫了30多篇技術論文和許多行業期刊文章。他的專業領域包括微波和毫米波太赫茲等元件和系統設計、高頻線性和非線性電磁仿真和設計、砷化鎵二極管技術和鐵氧體元件設計等。
MHC憑借領先的設計和高性能的產品，獲得了全球眾多一流科研院所和企業的認可。
MHC的部分客戶名單如下：
VDI, OML, Northrop Grumman, Teledyne, Spacek Labs,Low noise factory….
NASA JPL(美國國家航空航天局噴氣推進實驗室),
National Radio Astronomy Observatory (NRAO) 美國國家射電天文臺,
SLAC（SLAC美國國家加速器實驗室）
Space Agency (ESA)歐空局 ；
Korea Astronomy and Space Science Institute (KASI) 韓國天文與空間科學研究所，
National Astronomical Observatory of Japan (NAOJ) 日本國家天文臺
Institute of Electronics Microelectronics and Nanotechnology (IEMN) 法國國家科學研究中心的電子微電子與納米技術研究所
Institute National d’Optique (INO) 加拿大國家光學研究所
University of Chicago（芝加哥大學）, Harvard （哈佛大學），MIT（麻省理工學院）,
Cal State University（加州州立大學）,）, Stanford University（斯坦福大學））, Cornell ACERT Lab（康奈爾大學ACERT實驗室）, Northeastern University（東北大學）….
國內也有眾多科研院所和企業選擇了MHC。
部分應用舉例
美國國家航空航天局-噴氣推進實驗室（JPL）-云雷達系統小組
JPL在高空飛機上使用Hybrid Circulators用于測量云特性和高層大氣的高通量衛星通信系統。工作在如G波段（167-175 GHz）和>240GHz的頻段。

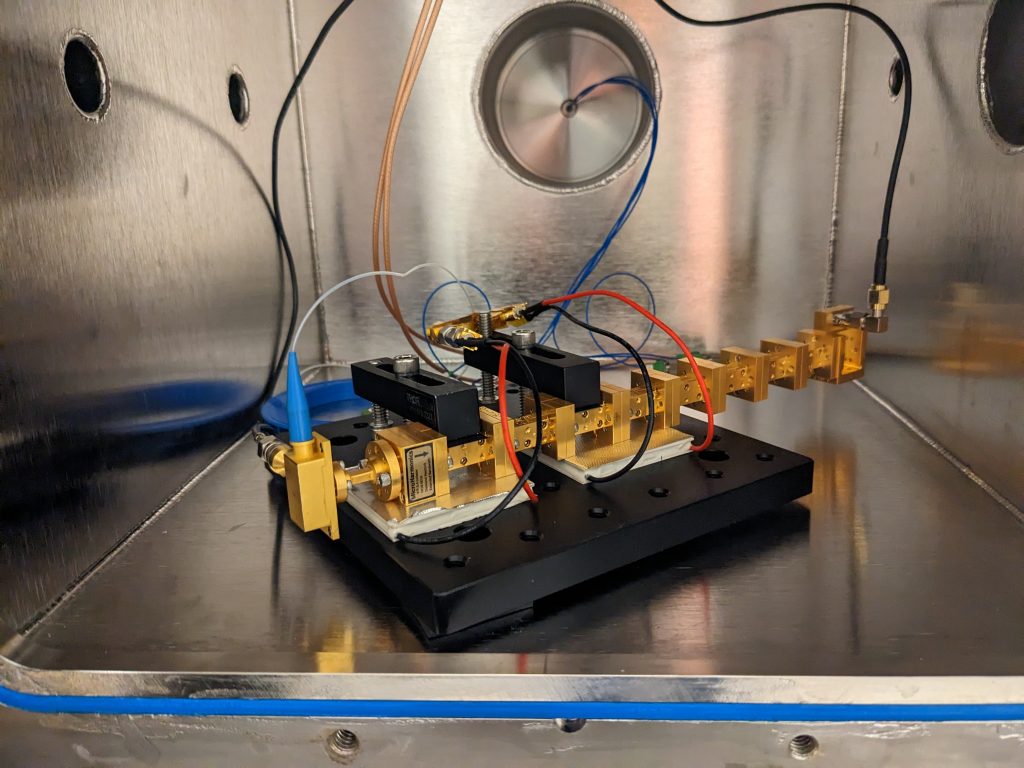

220-330GHz ；IMRA實驗的DKS微梳太赫茲振蕩器和N?O 光譜
MHC的產品每一個出廠前都要進行嚴格的測試；不僅僅是S參數的測試（1000多個頻點的4個S參數幅度和相位的詳細數據），其他的還有雜散磁場測試、抗輻照測試等：

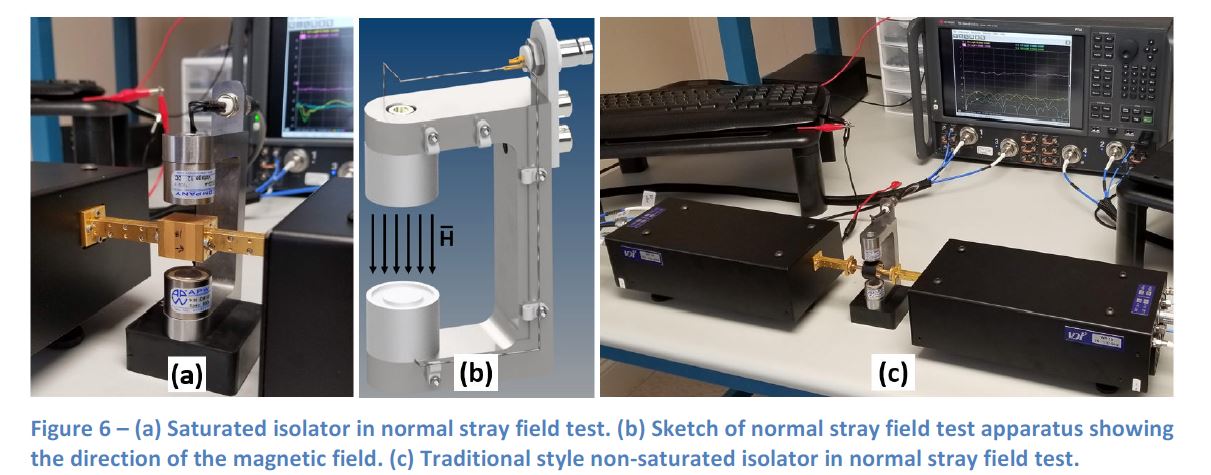

雜散磁場測試

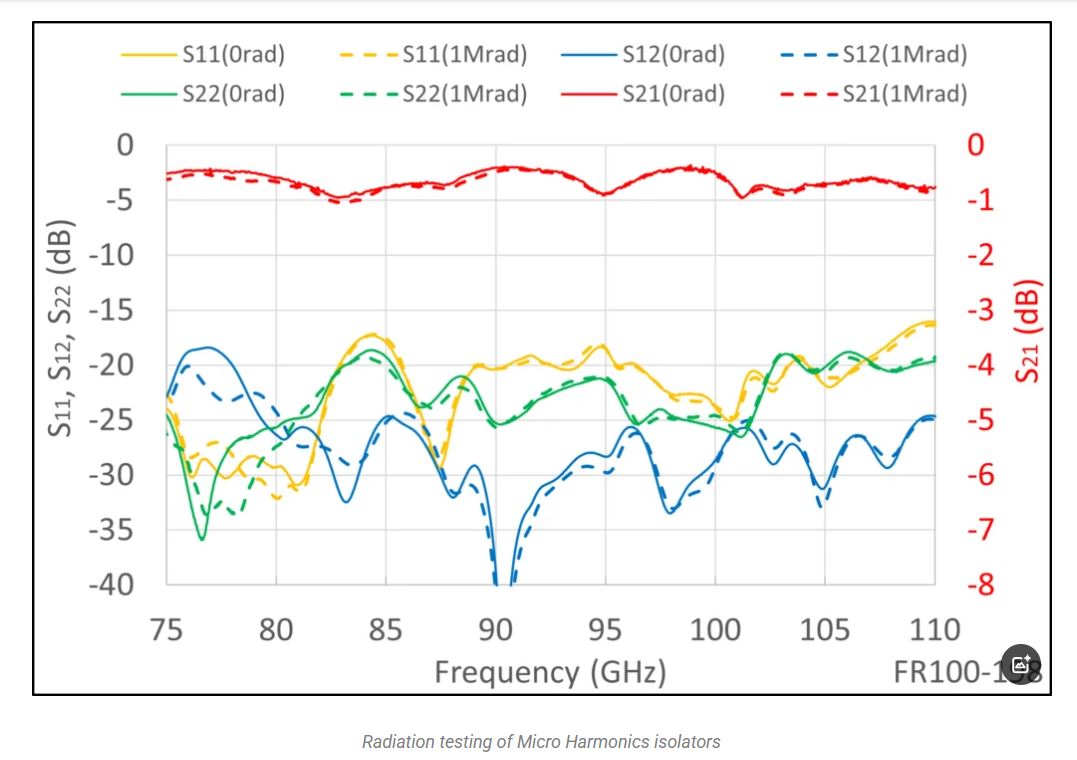

抗輻照測試
總電離劑量（TID）--這個參數對天基/空間用儀器非常重要； 天基/空間用儀器對于科學研究、通信、導航和地球觀測至關重要。
NASA’s Jet Propulsion Lab (JPL) 對MHC的FR100進行測試，結果非常好。
MHC的主要系列產品，實測曲線
隔離器（25-400GHz）：超低損耗、高功率

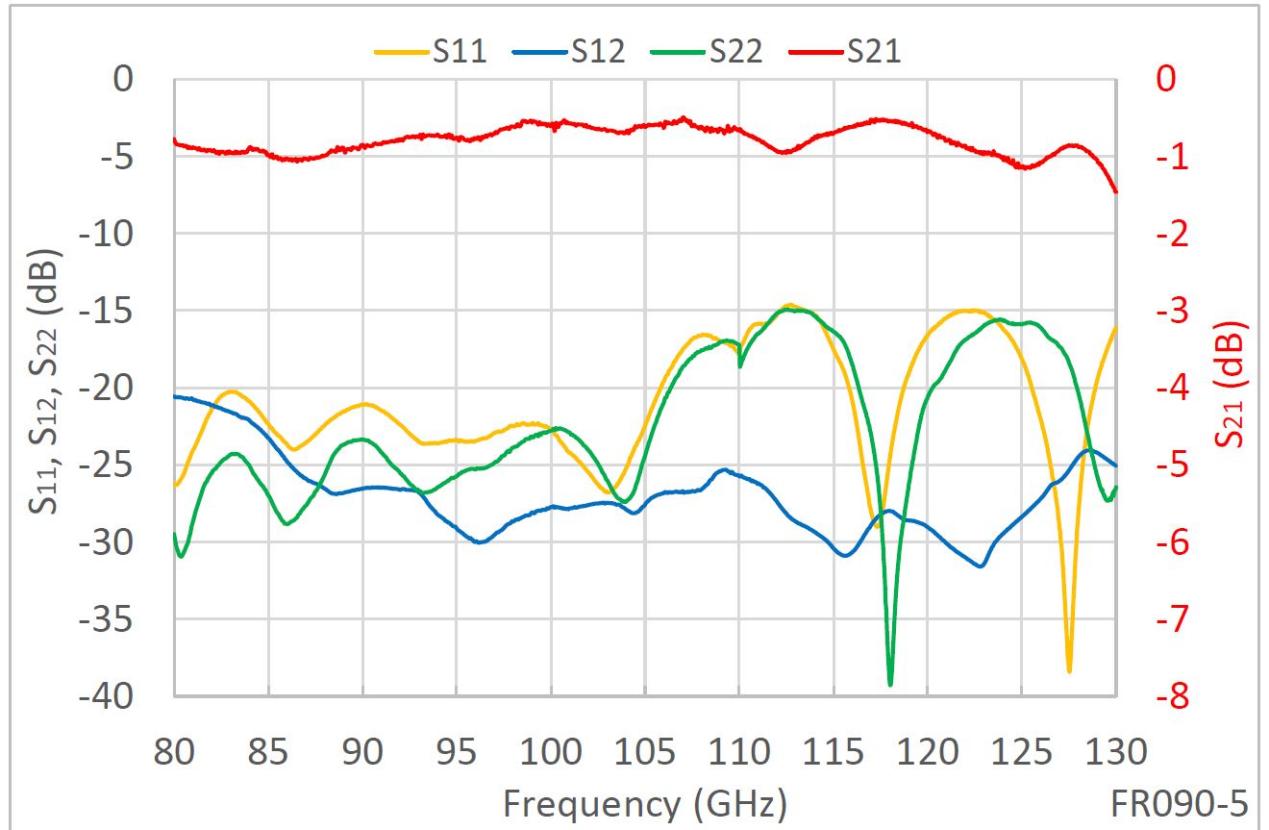

WR09 隔離器 82-122GHz/80-130GHz,非標法蘭，承受功率:2.7W
WR09法蘭隔離器的應用之一

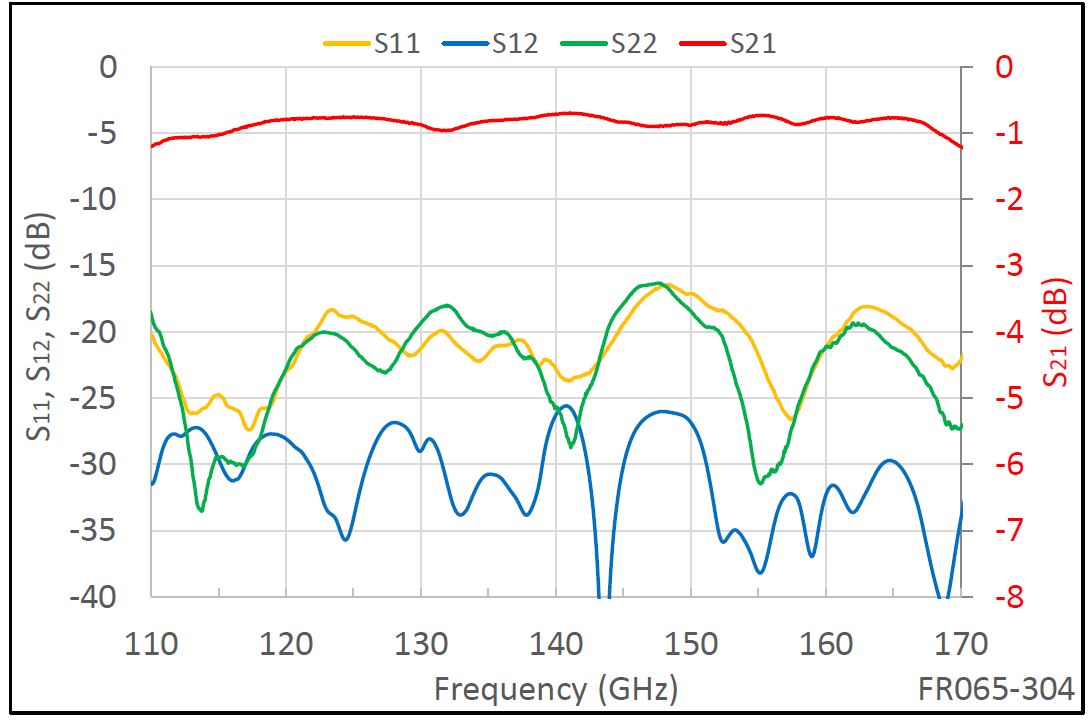

110-170GHz隔離器，承受功率:1.9W

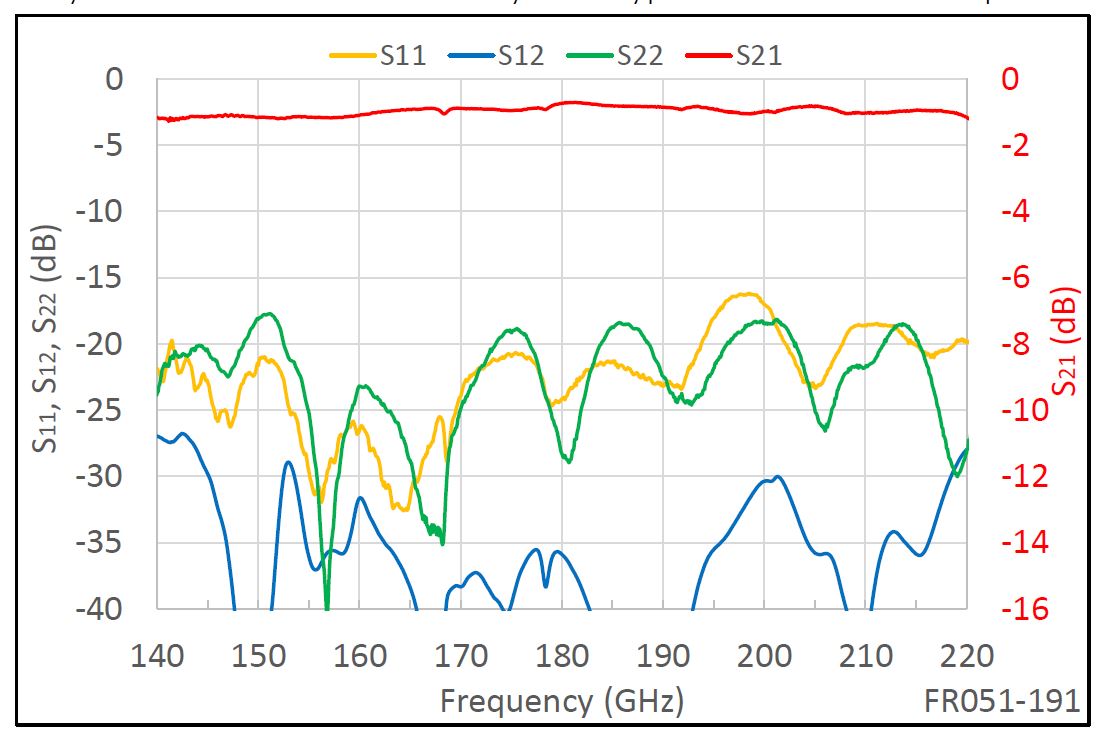

140-220GHz隔離器，承受功率:1.3W

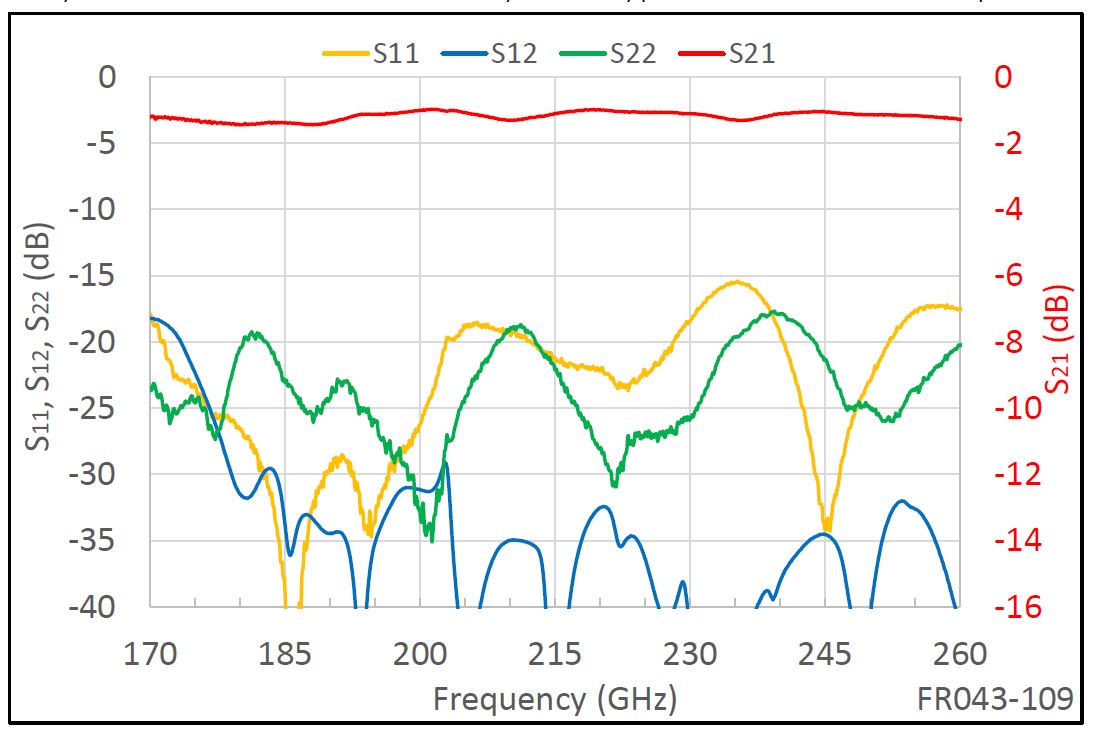

170-260GHz隔離器，承受功率:1.0W

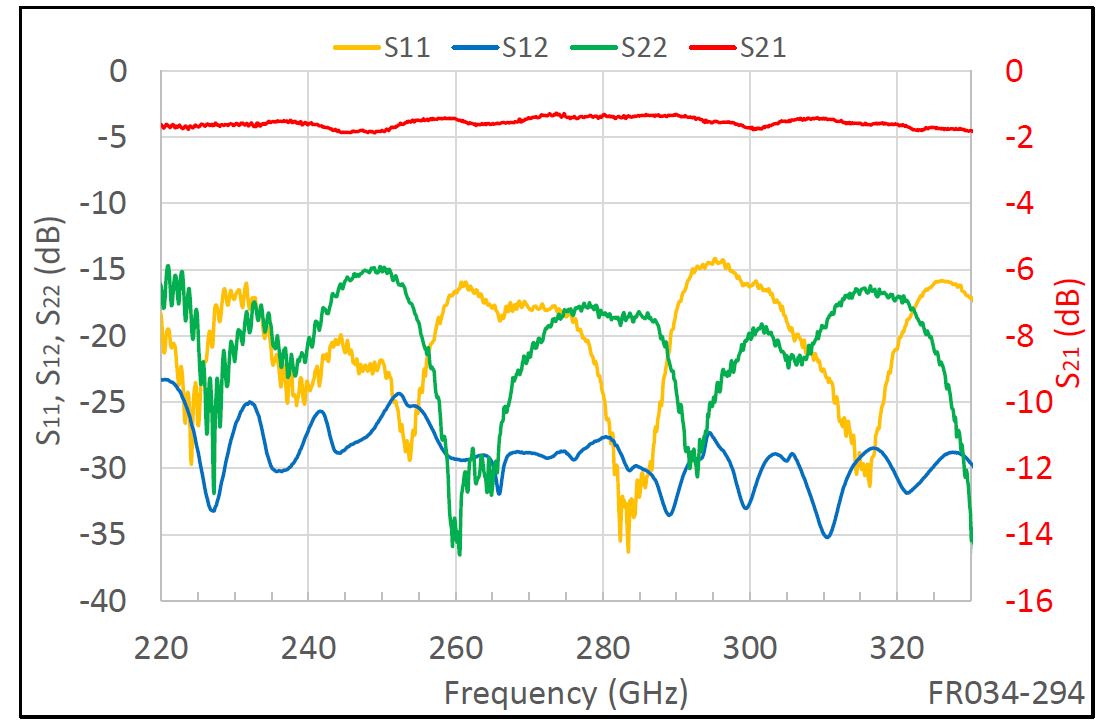

220-330GHz隔離器，承受功率:0.6W

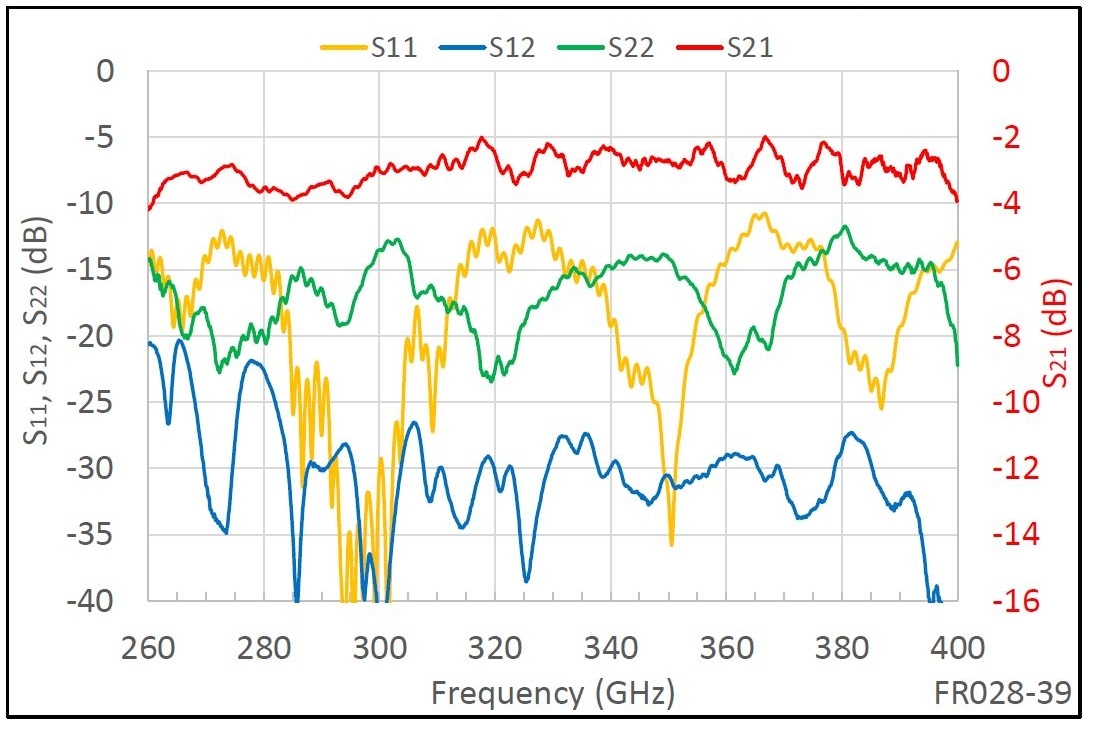

260-400GHz隔離器,承受功率:0.4W
低溫隔離器
在MHC的低溫恒溫器中在25 K下進行常規測試。使用電阻薄膜進行隔離。MHC的低溫隔離器的性能已被驗證低至1 K.可用于超導、量子等領域。

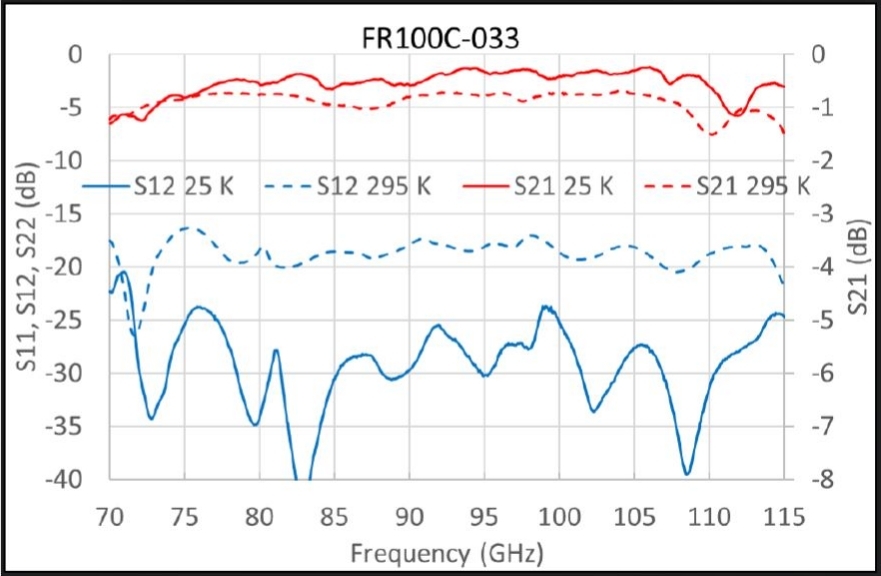

70-115GHz/75-110GHz 低溫隔離器 ，工作到1K溫度
Hybrid環形器

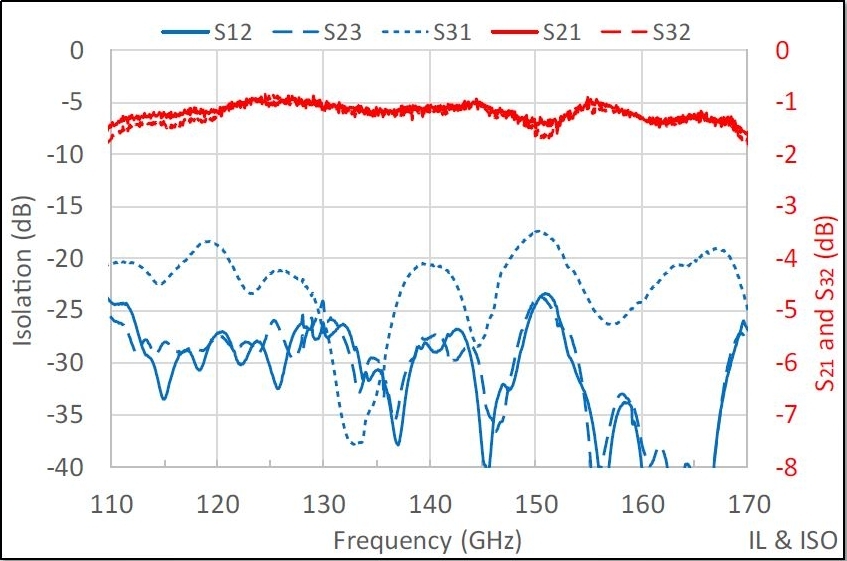

110-170GHz Hybrid環形器

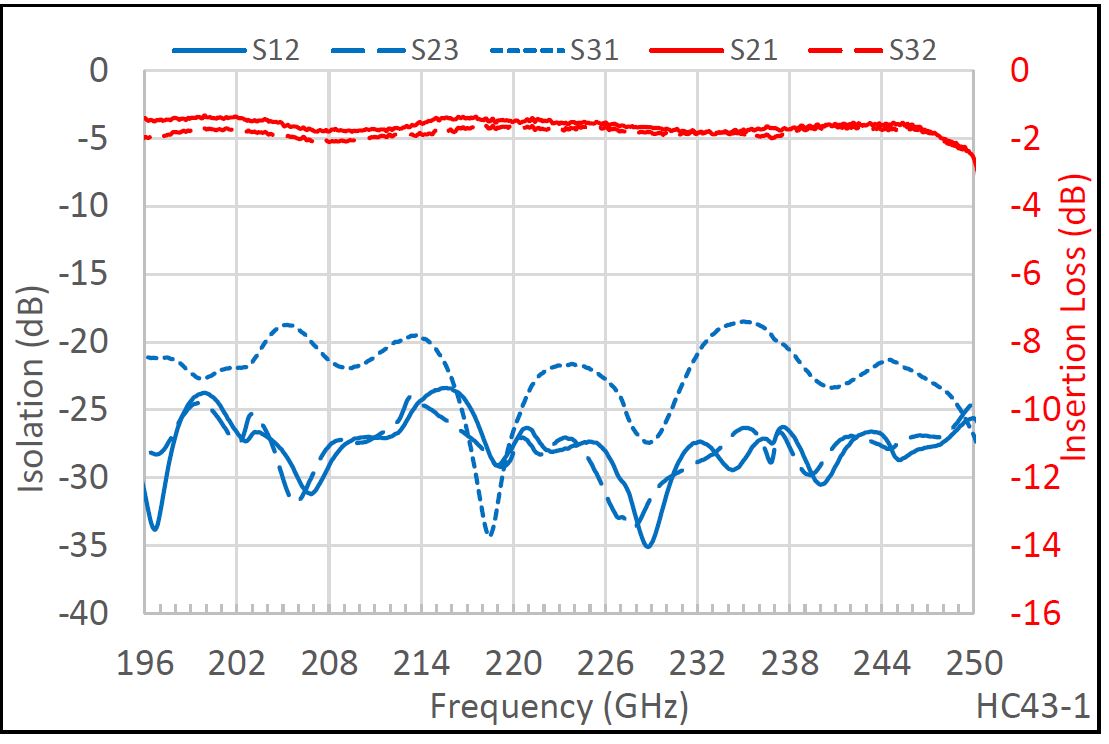

196-250GHz Hybrid環形器

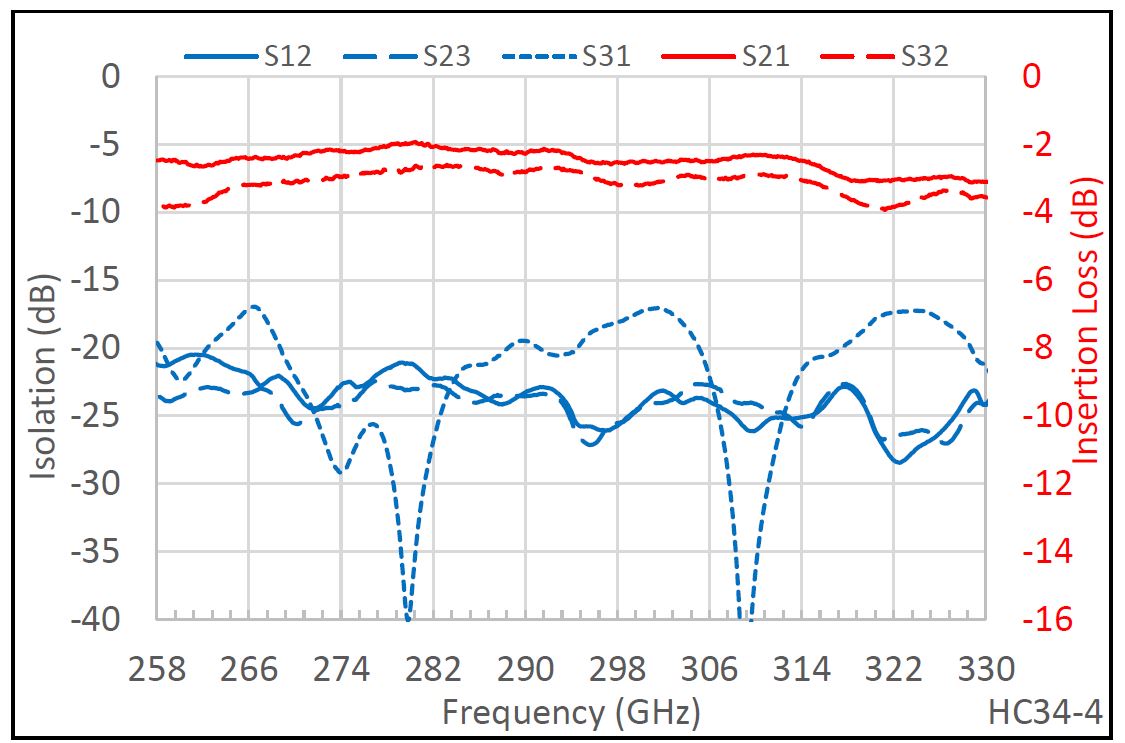

258-330GHz Hybrid環形器
OMT正交模轉換器：
OMT的應用舉例如下
VSAT系統：實現微波和毫米波通信系統的信號之間的高度隔離
地面微波鏈路：提高數據吞吐量
射電天文學中：揭開宇宙的秘密，用于探測和分析來自天體源的極化無線電波。分離入射電磁波的正交極化模式，使天文學家能夠高精度地研究無線電信號的極化特性。
偏振分析中斯托克斯參數的測量：通過分離正交偏振分量，使天文學家能夠測量描述電磁波偏振態的斯托克斯參數。這些信息對于理解各種天體和星際介質中的磁場至關重要
宇宙微波背景輻射研究：用于研究宇宙微波背景（CMB）輻射的實驗。CMB的極化可以提供對早期宇宙的見解，包括有關宇宙膨脹和大尺度結構的信息。高精度OMT對于最大限度地減少交叉極化和確保精確測量至關重要。
繪制銀河系輻射圖：銀河系發射測繪（GEM）項目，其中OMT用于繪制我們銀河系的偏振發射。這些地圖對于區分不同的無線電發射源（如同步輻射和熱發射）至關重要，對于凈化CMB數據也至關重要

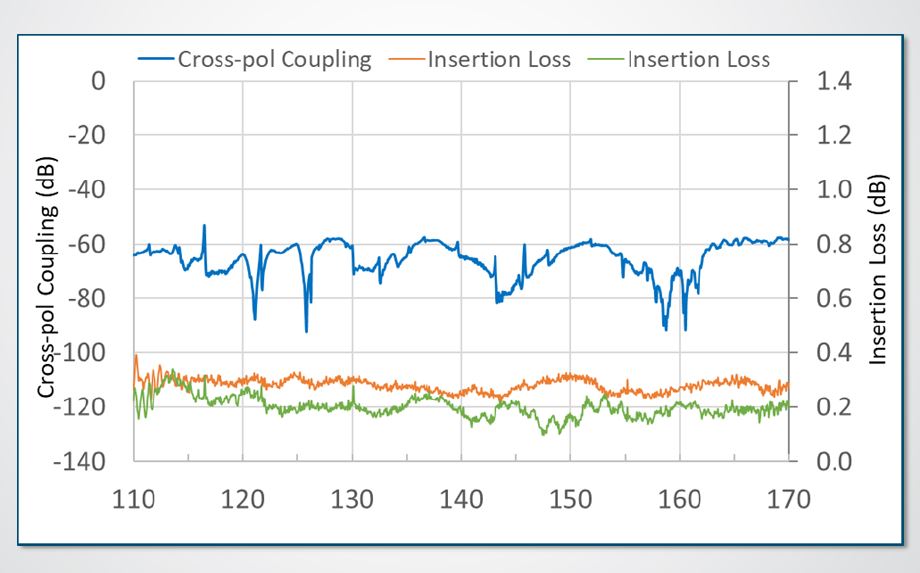

110-170GHz D波段正交模轉換器實測插損≤0.4dB,極化耦合優于50dB, 60dB typ.
壓控衰減器
用于毫米波電子可調衰減的兩種主要技術是PIN二極管和旋轉葉片。施加到PIN二極管的可變偏置電壓會產生可變損耗機制。旋轉葉片衰減器采用電機驅動的機械致動器將電阻葉片引入波導。
MHC開發的第三種技術，使用法拉第旋轉器將RF信號旋轉到固定電阻層中。這就像一個旋轉葉片衰減器，但沒有葉片的機械運動。

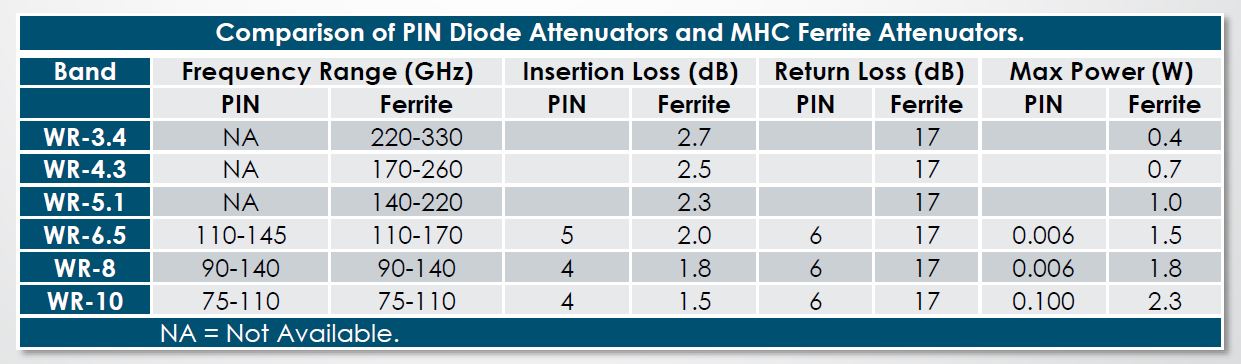

MHC的衰減器是被動的，對ESD損傷不敏感。平坦的響應和高動態范圍比PIN衰減器好得多。MHC衰減器可以擴展到至少330GHz。MHC衰減器的額定功率遠高于PIN器件。MHC衰減器中的端口反射明顯低于PIN設備中的端口反射率。MHC衰減器的插入損耗低于旋轉葉片或PIN衰減器。MHC衰減器不會產生任何可測量的噪聲或諧波含量。

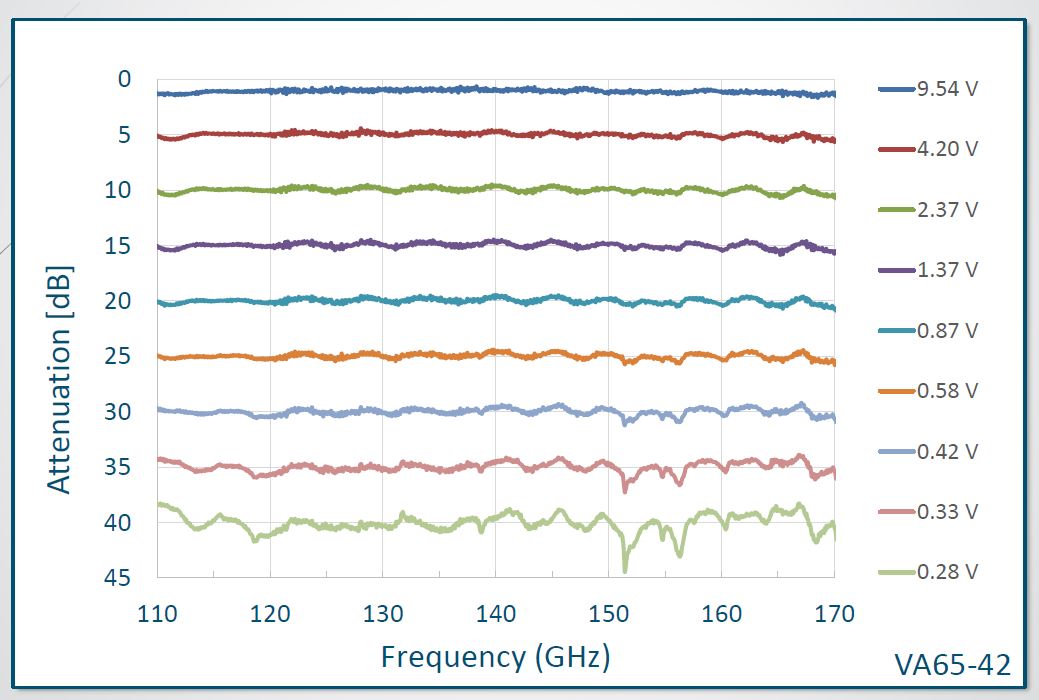

110-170GHz 壓控衰減器
展望：
MHC將進一步更新產品線
壓控衰減器（包括低溫）50–330 GHz
全頻段環形器（包括低溫）50–330 GHz
正交模轉換器50–330 GHz
高隔離度寬帶環形器：隔離度＞30dB
旋轉法拉第開關
合作
歡迎感興趣的大家聯系：MHC官方合作伙伴，南京諾之杰電子科技有限公司
m.amydtmod.cn sales@nzj-tech.com 15205177293
